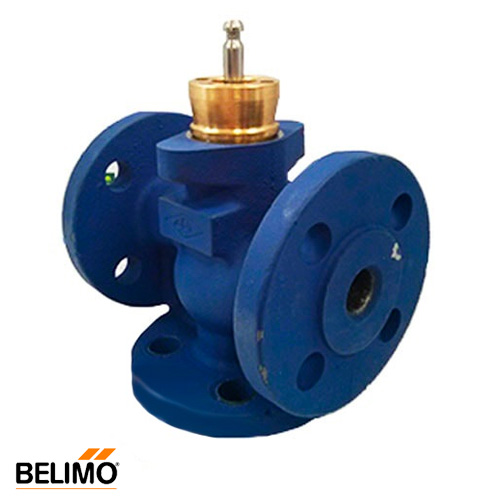

شیر سه راهه موتوری Belimo مدل H764R

شیر سه راهه موتوری Belimo مدل H764R

از شیر سه راهه موتوری در انواع دستگاه های تهویه مطبوع و خنک کننده های مختلف مانند انواع فن کویل و هواساز

استفاده می شود.

یکی از کاربردهای مهم این قطعه، استفاده در پکیج های گرمایشی دومبدل است. پکیج های دیواری یا زمینی

دومبدل، همزمان با ایفای دو وظیفه کار می کنند و باید این دو عملکرد را به طور همزمان انجام دهند، تأمین

گرمایش مورد نیاز محیط (رادیاتورها) و تأمین آب گرم مصرفی. از این رو هنگامی که شیر آب گرم باز می شود و

فرد در انتظار آب گرم است، شیرموتوری کمک می کند تا هدایت آب گرم از مبدل حرارتی ثانویه تعبیه شده در

پکیج انجام شود و فرد بتواند همزمان با داشتن آب گرم، از گرمای محیط نیز آسوده خاطر باشد.

همچنین از دیگر کاربردهای مهم شیرهای سه راهه، استفاده در مسیر ورودی آب به کویل آب سرد یا کویل آب گرم

در هواسازها می باشد.

نحوه عملکرد:

شیر کروی توسط یک عملگر خطی سری NV عمل می‌کند. عملگرهای خطی توسط یک سیستم کنترل مدولاسیون

استاندارد یا 3 نقطه‌ای کنترل می‌شوند و مخروط شیر، یعنی وسیله‌ی تنظیم جریان، را به موقعیت بازشی که توسط

سیگنال کنترل تعیین می‌شود، حرکت می‌دهند.

مشخصات فنی :

• نوع شیر : سه راهه  کروی
• ضریب جریان (KVS9): 58 مترمکعب بر ساعت
• فشار نامی : 6 PN
• فشار : 600 Kpa
• قطر نامی شیر:  65 DN
• دمای سیال : از 120+ الی 10- درجه سانتی گراد
• نوع اتصال لوله : فلنج
• مخروط شیر ​​استیل ضد زنگ
• ساقه شیر ​​ استیل ضد زنگ
• کاسه نمد ساقه : EPDM-O Ring
• مورد استفاده : آب سرد و گرم، آب با گلیکول تا حداکثر 50 درصد حجم.
